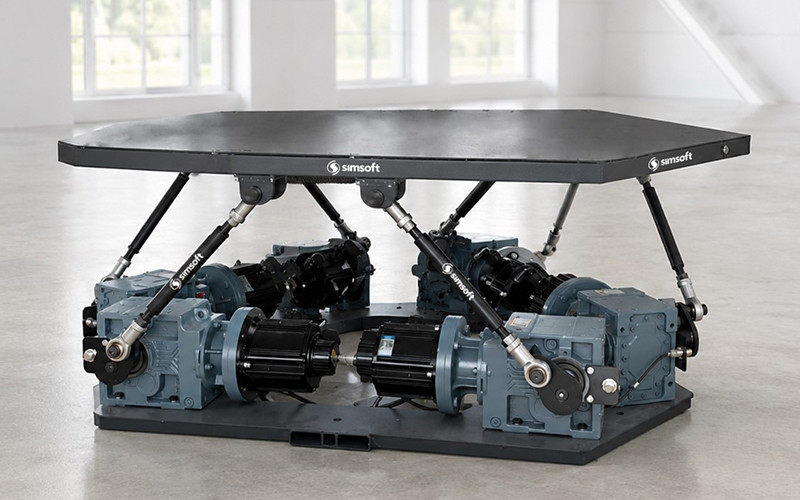

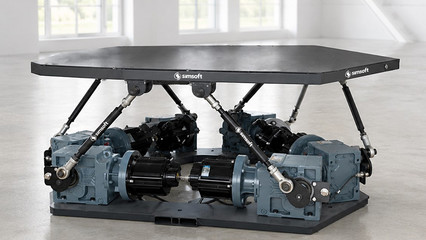

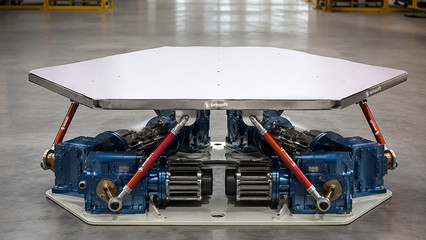

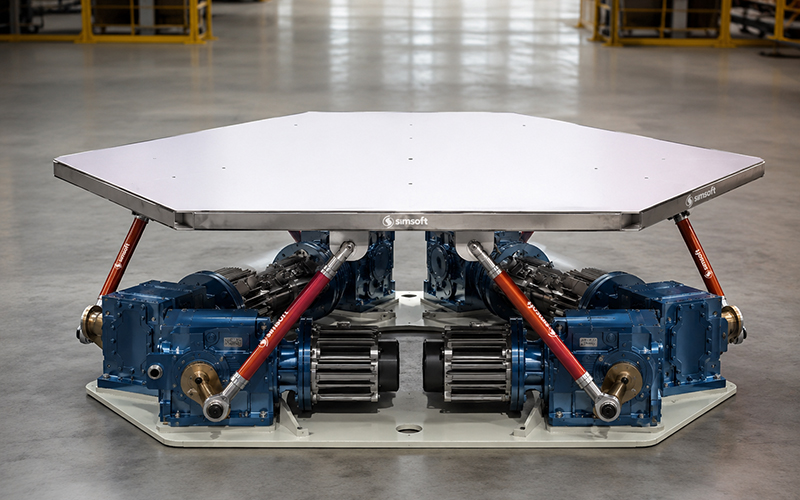

SM6550 Elektrikli Hareket Platformu

SM6550 Elektrikli Hareket Platformu, profesyonel simülasyon sistemlerinin hareket gereksinimleri için geliştirdiğimiz, 550 kg hareketli yük kapasitesine sahip 6DoF elektrikli hareket platformudur.

Heave, Pitch, Roll, Surge, Sway ve Yaw eksenlerinde hassas ve senkronize hareket üreten SM6550; simülasyon yazılımında hesaplanan hareketlerin kullanıcıya fiziksel hareket geri bildirimi olarak aktarılmasını sağlar.

Kompakt ve düşük profilli tasarımı, platformun özellikle mobil simülasyon sistemlerinde ve tavan yüksekliğinin sınırlı olduğu tesislerde kullanılmasına olanak tanır. Elektrikli aktüatör teknolojisi, servo motor-redüktör yapısı ve hareket kontrol altyapısı ise gerçek zamanlı, akıcı ve hassas hareket performansını destekler.

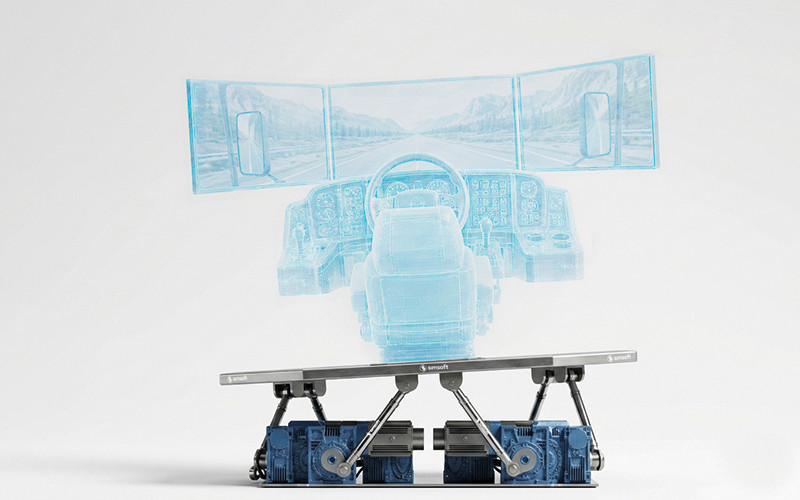

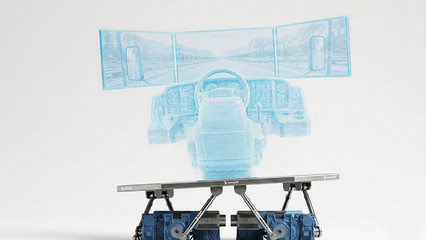

SM6550; sürüş ve yarış simülatörlerinden madencilik ekipmanı simülatörlerine, savunma ve eğitim sistemlerinden Ar-Ge, test ve doğrulama uygulamalarına kadar farklı simülasyon ihtiyaçlarına entegre edilebilir.

Kullanım Alanları

SM6550, fiziksel hareket geri bildiriminin simülasyon deneyiminin bir parçası olduğu farklı sistemlerde kullanılmak üzere geliştirilmiştir.

Yarış ve sürüş simülatörleri
Madencilik ekipmanı simülatörleri
Savunma ve eğitim platformları
Eğlence ve deneyim sistemleri
Araştırma & Geliştirme uygulamaları
Test ve doğrulama ortamları

Broşürü İndir

Detaylı Bilgi

Fotoğraflar

Videolar

Temel Yetkinlikler

6 Serbestlik Derecesinde Hareket

SM6550, 6DoF hareket mimarisi ile altı hareket eksenini kontrol eder. Altı eksenin senkronize çalışması, simülasyon senaryosunda oluşan hızlanma, yavaşlama, yön değişimi, eğim ve benzeri hareketlerin fiziksel hareket ipuçlarına dönüştürülmesine olanak verir. SM6550 böylece görsel simülasyon ile kullanıcının hissettiği hareket arasında bütünleşik bir deneyim oluşturur.

550 kg Hareketli Yük Kapasitesi

Platform, 550 kg toplam hareketli yük kapasitesiyle farklı simülatör kabini, kullanıcı istasyonu ve uygulama konfigürasyonlarının hareket gereksinimlerine cevap verecek şekilde tasarlanmıştır.

Kompakt ve Düşük Profilli Tasarım

Bir hareket platformunun performansı kadar, kurulacağı fiziksel ortama uyumu da sistem tasarımını doğrudan etkiler.

SM6550'un kompakt ve düşük profilli mimarisi özellikle mobil simülasyon sistemleri ile tavan yüksekliği sınırlı tesislerde platformun ihtiyaç duyduğu kurulum alanını yönetilebilir tutmak amacıyla geliştirilmiştir.

Hassas ve Gerçek Zamanlı Hareket

Elektrikli aktüatör teknolojisi ve hareket kontrol altyapısı; gerçek zamanlı hareket tepkisi ile akıcı, hızlı ve senkronize hareket üretimini destekler.

Servo motor-redüktör yapısı yüksek tork kabiliyeti sağlarken, elektrikli mimari hassas hareket kontrolü, sessiz çalışma ve yüksek verimlilik sunar.

Hareket Performansı

SM6550'un hareket kabiliyeti yalnızca 6DoF mimarisiyle sınırlı değildir. Platform; farklı eksenlerde tanımlanan hareket mesafesi/açısı, hız ve ivme değerleriyle simülasyon sisteminin ihtiyaç duyduğu dinamik hareketleri üretir.

Maksimum hız değerleri:

Pitch: 46°/s
Roll: 45°/s
Yaw: 62°/s
Heave: 460 mm/s
Surge: 800 mm/s
Sway: 700 mm/s

Maksimum ivme değerleri:

Pitch: 380°/s²
Roll: 400°/s²
Yaw: 380°/s²
Heave: 0.4 G
Surge: 0.4 G
Sway: 0.4 G

Bu hareket kapasitesi, SM6550'un farklı simülasyon senaryolarında ihtiyaç duyulan fiziksel hareket geri bildirimini uygulamanın dinamiklerine uygun biçimde üretmesini sağlar.

Teknoloji ve Altyapı

SM6550'un hareket sistemi, yüksek hassasiyetli elektrikli aktüatör teknolojisi üzerine kuruludur.

Servo motor-redüktör yapısı yüksek tork üretimini desteklerken hareket kontrol sistemi, altı serbestlik derecesindeki hareketlerin senkronize biçimde yönetilmesini sağlar. Elektrikli mimari aynı zamanda sessiz çalışma, yüksek verimlilik ve düşük bakım gereksinimi açısından avantaj sağlar.

Platformun modüler yapısı, farklı simülasyon sistemleriyle entegrasyonu kolaylaştırır. Böylece SM6550 tek bir uygulamaya bağlı bir hareket sistemi olarak değil, farklı simülatör mimarilerinde kullanılabilecek bir hareket platformu olarak konumlanır.

Kullanıcıya ve Sisteme Sağladığı Değer

Hareket platformu, simülatörde yalnızca fiziksel hareket oluşturmaz. Görsel ortamda gerçekleşen dinamik değişimlerin kullanıcı tarafından fiziksel olarak algılanmasını sağlayarak simülasyon deneyiminin önemli bir bileşenini oluşturur.

SM6550'un kompakt yapısı, yüksek dinamik performansı ve düşük bakım gereksinimi; özellikle kurulum alanının, işletme sürekliliğinin ve sistem entegrasyonunun önemli olduğu profesyonel uygulamalarda avantaj sağlar.

Modüler mimarisi sayesinde aynı hareket platformu yaklaşımı eğitim, test, Ar-Ge ve deneyim sistemleri gibi farklı kullanım amaçlarına uyarlanabilir.

Özelleştirme ve Entegrasyon

Her simülasyon sisteminin hareket profili aynı değildir. Bir sürüş simülatörünün ihtiyaç duyduğu hareket karakteristiği ile madencilik ekipmanı veya savunma eğitim sisteminin hareket gereksinimleri farklılaşabilir.

SM6550 bu nedenle modüler ve esnek bir entegrasyon yaklaşımıyla geliştirilmiştir.

Platform; yarış ve sürüş simülatörleri, madencilik ekipmanı simülatörleri, savunma ve eğitim platformları, eğlence ve deneyim sistemleri ile Ar-Ge, test ve doğrulama ortamlarının hareket altyapısına entegre edilebilir.

Simsoft Mühendislik Yaklaşımı

Bir hareket platformunun simülasyon sistemindeki başarısı yalnızca mekanik hareket kapasitesine bağlı değildir. Hareketin simülasyon modeliyle doğru ilişkilendirilmesi, kontrol edilmesi ve görsel sistemle birlikte tutarlı bir kullanıcı deneyimi oluşturması gerekir.

SM6550 bu bütünsel simülasyon yaklaşımıyla geliştirilmiştir.

Hassas mühendislik, hareket algoritmaları, elektrikli aktüatör teknolojisi ve kompakt sistem tasarımını aynı platformda bir araya getiren SM6550, Simsoft'un profesyonel simülasyon sistemlerine yönelik hareket altyapısı çözümüdür.
